我們在輕質保溫磚原材料的配比中加入了高品質的耐火原料氧化鋁，讓輕質保溫磚的性能更加優越。從而使輕質耐火磚在 具有密度小、氣孔率高、熱導率小、保溫性好以及有一定的耐壓強度等前提下提高了耐火保溫性能，在熱處理設備上獲 得了廣泛的應用。
氧化鋁輕質保溫磚又稱輕質高鋁磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。輕 質高鋁磚的體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa。抗熱震性能較好。國標磚的尺寸是 230*114*65mm。
輕質高鋁磚通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發生法或泡沫法以泥漿形式澆注、成形，經1300～1500 ℃燒成。有時也可用工業氧化鋁代替部分礬土熟料。
輕質高鋁磚多用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表 面接觸溫度不得高于1350℃。

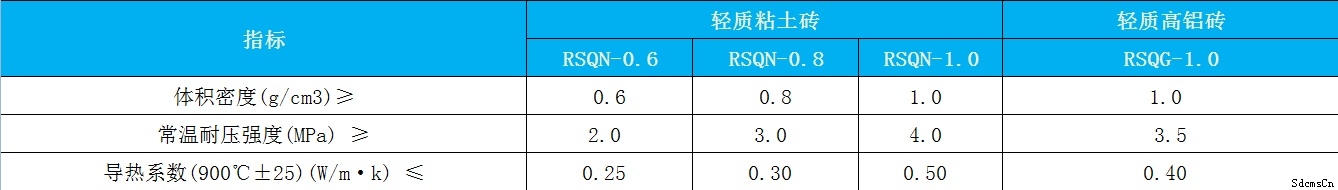

輕質高鋁磚理化指標：
輕質高鋁磚和重質高鋁磚的區別：
輕質高鋁磚主要的作用是用來保溫、減少熱量的流失；而重質高鋁磚主要是用來經受火焰的炙烤。常規輕質高鋁磚一般 不會直接接觸火焰使用，而重質高鋁磚一般直接接觸火焰。
主要區別有以下三點：
1、保溫性能。輕質高鋁磚的導熱系數一般在0.2-0.4（平均溫度350±25℃）w/m.k，而重質高鋁磚的導熱系數在1.0（平均 溫度350±25℃）w/m.k以上，由此可得出輕質高鋁磚的保溫性能要比重質高鋁磚的保溫性能好的多。
2、耐火度。輕質高鋁磚的耐火度一般在1400度以下，而重質高鋁磚的耐火度在1400度以上。
3、密度。輕質高鋁磚一般都是輕質保溫材料，密度一般在0.8-1.0g/cm3，而重質高鋁磚的密度基本都在2.0g/cm3以上。
因此，我們利用輕質高鋁磚和重質高鋁磚的不同特性，將它們應用在工業窯爐中的不同環節，有效地完善窯爐設備。
- 上一篇：莫來石輕質保溫磚理化性能指標
- 下一篇：膨脹縫的位置
新聞推薦
在線咨詢(7*24)
電話咨詢
