午夜在线影院_国产999精品久久久_日本视频一区二区三区_超碰成人免费_国产精品色一区二区三区_www久久久

高鋁磚是一種耐火材料，其主要成分是AL2O3。如果AL2O3含量高于90%，則稱為剛玉磚。由于資源不同，不同國家的標準也不完全一致。例如，歐洲國家對高鋁耐火材料的AL2O3含量下限為42%。在我國，AL2O3含量一般按高鋁耐火產品分為三等：一等-AL2O3含量>75%；二等-AL2O3含量為60-75%；三等-AL2O3含量為48-60%。75%；二等-AL2O3含量為60-75%；三等-AL2O3含量為48-60%。

提高耐火磚韌性的方法，采取一定措施，使耐火磚形成顯微結構，產生能耗機制，阻礙裂紋擴展，提高耐火磚韌性，耐火磚結構缺陷、固有孔和裂紋，在外力作用下，裂紋容易啟動，缺乏能耗機制，易脆性斷裂，耐火磚韌性可控制顯微結構，減小裂紋尺寸，控制雜質和孔的數量和分布。它還可以通過增加能耗機構和設置障礙物來防止裂紋擴展。相變韌性。顯微裂紋韌性可產生能耗機構，擴散第二相顆粒，可使裂紋擴展遇到障礙，產生裂紋偏轉韌性。這些措施可以阻礙裂紋的進一步擴展，提高耐火磚的韌性，從而提高耐火磚的抗熱震性。

高鋁磚具有耐壓強度高、耐火性高的特點。耐沖擊性好，耐腐蝕性強，耐渣性好，使用壽命長，重點是三氧化鋁(Al2O3)含量高，荷載溫度高，高溫下結構強度高。

主要用于砌筑高爐、熱風爐、電爐爐頂、鼓風爐、反射爐、回轉窯內襯；此外，廣泛應用于平爐蓄熱室格子磚、澆筑系統塞頭、水口磚等。

特點：1.熱穩定性好；

2.耐火性和荷載軟化溫度高；

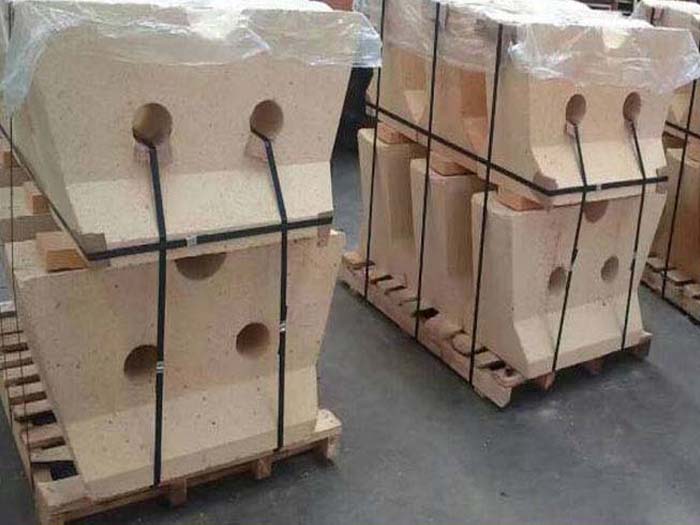

3.分為標準形、普異形、異形和特異形磚。

高鋁磚如何形成

為了降低高鋁磚的孔隙率，提高鋁磚的質量，必須提高成型壓力。對于普通高鋁磚，成型壓力應達到137MPa；高密度高鋁磚的成型壓力應在176~215MPa范圍內。也就是說，只有用250t以上的摩擦壓磚機成型，才能達到這樣的效果。高鋁磚的孔隙率應滿足以下要求:一級高鋁磚≤21%；二級高鋁磚≤23%；三級高鋁磚≤22%。

成型前，檢查模型尺寸。普通高鋁磚模型尺寸：上部1.5%，中下部壓力面3.0%；非壓力面1.5%。

提高高鋁耐火產品韌性的方法，采取一定措施，使高鋁耐火產品形成一定的顯微結構，產生能耗機制，阻礙裂紋擴展，提高鋁耐火產品的韌性。

以下問題是高鋁耐火產品的韌性分析。

1.高鋁磚取樣。驗收按GB10325進行。

2.高鋁耐火產品棱角部位的其他缺陷。國內缺棱缺角允許氛圍，不再按相關缺陷進行評估。

3.檢查產品規格、尺寸和突起時，必須整理磚邊和磚面，清除磚面附著物和飛邊。

4.所有耐火產品的檢驗工具必須通過檢驗。必須定期用符合國家標準的基準尺校正檢驗工具的精度。

5.高鋁產品標準中同一檢驗項目的兩種檢驗方法具有相同的地位。但適用時，應根據高鋁耐火產品的技術要求確定檢驗方法。

6.高鋁耐火產品上的工作面應按標準規定的工作面進行檢查指明工作面的，按非工作面檢查。與工作面相連的棱角應按工作面規定檢查。

高鋁耐火產品還可以通過增加能耗機構和設置障礙物來防止裂紋擴展。相變韌性。顯微裂紋韌性可產生能耗機構，擴散第二相顆粒，可使裂紋擴展遇到障礙，產生裂紋偏轉韌性。高鋁耐火產品存在結構缺陷、固有孔和裂紋，在外力作用下，裂紋易啟動，缺乏能耗機制，易脆性斷裂，高鋁耐火產品韌性可控制顯微結構，減小裂紋尺寸，控制雜質和孔的數量和分布。

高鋁磚是一種中性耐火材料。由土礦或其他氧化鋁含量高的原料成型煅燒而成。熱穩定性高，耐火性在1770℃以上。耐渣性好，用于砌筑煉鋼電爐、玻璃熔爐、水泥旋轉爐等襯里。

高鋁磚的韌性與高鋁磚的抗熱震性密切相關，也是相輔相成的。提高高鋁磚韌性的方法:采取一定措施，使高鋁磚形成一定的顯微結構，產生能耗機制，阻礙裂紋擴展，提高鋁磚的韌性。

高鋁磚存在結構缺陷、固有氣孔和裂紋。在外力作用下，裂紋容易啟動，缺乏能耗機制，易發生脆性斷裂。高鋁磚的韌性可以控制顯微結構，減小裂紋的大小，控制雜質和氣孔的數量和分布。還可以通過增加能耗機構和設置障礙物來防止裂紋擴展。相變韌性。顯微裂紋韌性可產生能耗機構，擴散第二相顆粒，可使裂紋擴展遇到障礙，產生裂紋偏轉韌性。這些措施可以阻礙裂紋的進一步擴展，提高鋁磚的韌性，從而提高鋁磚的抗熱震性。
