午夜在线影院_国产999精品久久久_日本视频一区二区三区_超碰成人免费_国产精品色一区二区三区_www久久久

       莫來石質(zhì)保溫磚是以莫來石（3Al2O3·2SiO2）為主晶相的高鋁質(zhì)耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。莫來石保溫磚可以直接用于高溫窯爐內(nèi)襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內(nèi)襯。

　　莫來石保溫磚的性能及其應(yīng)用：

　　耐火度較高，可達(dá)1790 ℃以上。荷重軟化開始溫度1600～1700 ℃。常溫耐壓強度70～260 MPa。抗熱震性良好。有燒結(jié)莫來石磚和電熔莫來石磚兩種。燒結(jié)莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結(jié)合劑，經(jīng)成型、燒成而制成。電熔莫來石磚以高礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細(xì)粒作還原劑，成型后采用還原電熔法來制造。電熔莫來石的結(jié)晶比燒結(jié)莫來石大，抗熱震性比燒結(jié)制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。主要用于熱風(fēng)爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷燒結(jié)窯、石油裂解系統(tǒng)死角爐襯等。

　　莫來石質(zhì)保溫磚的保溫性能隨著莫來石磚中Al2O3含量的提高，其高溫性能提高；而熔劑量增多，高溫性能降低。據(jù)此，嚴(yán)格控制雜質(zhì)氧化物含量，尤其是K2O、Na2O和Fe2O3的含量，是獲得高性能莫來石磚的重要措施。在含有堿類成分的熔渣或氣體環(huán)境中使用，對莫來石磚均具有嚴(yán)重的侵蝕作用。

　　莫來石保溫磚具有以下特性：

　　1、莫來石保溫磚熱態(tài)耐壓強度高；

　　2、莫來石保溫磚低熱熔，由于低導(dǎo)熱率，莫來石系列輕質(zhì)隔熱磚蓄積很少的熱能，在間歇操作中節(jié)能效果明顯；

　　3、低導(dǎo)熱率，具有很好的隔熱保溫效果；

　　4、雜質(zhì)含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能；

　　5、莫來石保溫磚可加工成特殊形狀。以減少砌磚塊數(shù)和砌縫。

　　6、外觀尺寸精準(zhǔn)，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩(wěn)定性，從而延長襯里的壽命；

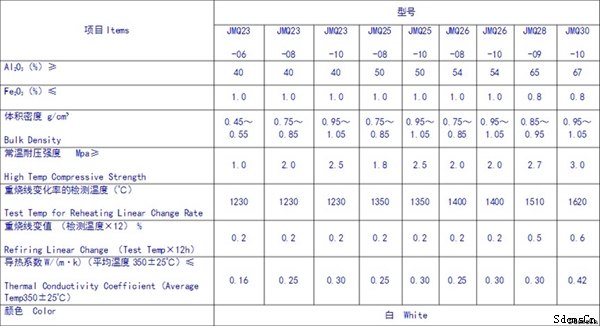

　　莫來石保溫磚的參考理化指標(biāo)如下所示：

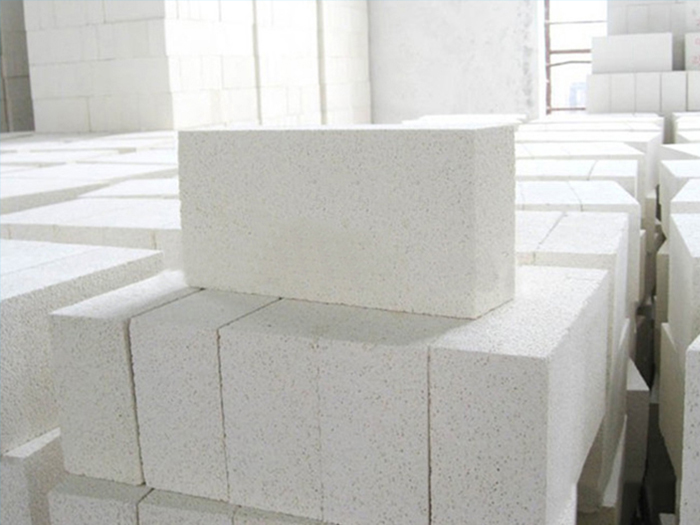

　　鄭州榮盛耐材有限公司專業(yè)生產(chǎn)銷售各種類型耐火材料，若果您對莫來石質(zhì)保溫磚有需求，歡迎致電榮盛耐材有限公司，我們將會為您提供高品質(zhì)的耐火材料和行之有效的采購方案。
